1、 地基基礎

(1)、定距定位。根據構造要求在建筑物四角用尺量出內、外立桿離墻距離，并做好標記；用鋼卷尺拉直，分出立桿位置，并用小竹片點出立桿標記；墊板、底座應準確地放在定位線上，墊板必須鋪放平整，不得懸空。

(2)、在搭設首層腳手架過程中，沿四周每框架格內設一道斜支撐，拐角處雙向增設，待該部位腳手架與主體結構的連墻件可靠拉結后方可拆除。當腳手架操作層高出連墻件以上兩步時，宜先立外排，后立內排。其余按以下構造要求搭設。

(3)、本工程腳手架地基礎部位應在回填土完后夯實，采用強度等級不低于C15的混凝土進行硬化，混凝土硬化厚度不小于10cm。地基承載能力能夠滿足外腳手架的搭設要求（具體計算數據參閱腳手架計算書），立桿墊板或底座面標高高于自然地坪50mm~100mm，兩側設置排水溝，排水通暢。

(4)、墊板尺寸采用長度不少于2跨、厚度不小于50mm、寬度不小于200mm的木墊板或槽鋼。

2、 鋼絲繩卸荷

(1)、梁板內的受拉錨環，必須在混凝土達到設計強度的75%以上方可受力使用。拉鉤、吊環一定要采用圓鋼制作，不允許用螺紋鋼筋。

(2)、派工人扎接上部拉環的鋼絲繩，至少采用3個卡頭扎緊，鋼絲繩扎頭螺絲全要擰緊，不允許松動。

(3)、對整個架體進行安全檢查，發現鋼絲繩松動、銹蝕或焊縫脫焊等情況時要立即進行修復，合格后方可繼續使用。

鋼絲繩繩卡做法

3、 立桿設置

(1)、 立桿采用對接接頭連接，立桿與縱向水平桿采用直角扣件連接。接頭位置交錯布置，兩個相鄰立桿接頭避免出現在同步同跨內，并在高度方向錯開的距離不小于50cm；各接頭中心距主節點的距離不大于步距的1/3。

(2)、上部單立桿與下部雙立桿交接處，采用單立桿與雙立桿之中的一根對接連接。主立桿與副立桿采用旋轉扣件連接，扣件數量不應少于2個。每根立桿底部應設置墊塊，并且必須設置縱、橫向掃地桿?？v向掃地桿應采用直角扣件固定在距底座上皮不大于200mm處立桿上。橫向掃地桿亦應采用直角扣件固定在緊靠縱向掃地桿下方立桿上。

(3)、 當立桿基礎不在同一高度上時，必須將高處的縱向掃地桿向低處延長兩跨與立桿固定，高低差不應大于1m?？窟吰律戏降牧U軸線到邊坡的距離不應小于500mm。

(4)、立桿的垂直偏差應控制在不大于架高的1/400。

(5)、開始搭設立桿時，每隔6跨設置一根拋撐，直至連墻件安裝穩定后，方可根據情況拆除。

縱、橫向掃地桿構造

4、 縱、橫向水平桿

(1)、 縱向水平桿設置在立桿內側，其長度不小于3跨?？v向水平桿接

宜采用對接扣件連接，也可采用搭接。要求如下：

當采用對接時，對接扣件應該交錯布置，兩根相鄰縱向水平桿接頭不宜設置在同步或同跨；不同步或不同跨兩相鄰接頭在水平方向錯開距離不應小于500mm；各接頭中心至最近主節點的距離不宜大于縱距的1/3。

當采用搭接時，搭接長度不應小于1m，應等間距設置3個旋轉扣件固定，端部扣件蓋板邊緣至搭接縱向水平桿桿端的距離不應小于100mm。

搭接

(2)、 立桿與縱向水平桿交點處設置橫向水平桿，兩端固定在立桿上，以形成空間結構整體受力。

縱向水平桿對接接頭布置

5、 剪刀撐設置

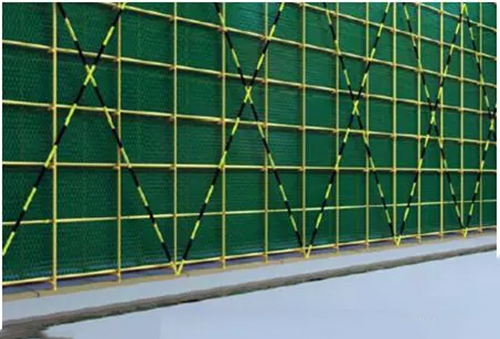

(1)、 高度在24m及以上的雙排腳手架應在外側全立面連續設置剪刀撐；高度在24m以下的單、雙排腳手架，均必須在外側兩端、轉角及中間間隔不超過15m的立面上，各設置一道剪刀撐，并由底至頂連續設置。左側24m以下 ，右側為24m及以上

(2)、 每道剪刀撐寬度不應小于4跨，且不應小于6m，斜桿與地面的傾角宜在45°~60°之間。

(3)、 剪刀撐斜桿的接長應采用搭接或?qū)?，采用搭接連接時，搭接長度不小于1m，應采用不少于2個旋轉扣件固定，端部扣件蓋板的邊緣至桿端距離不小于100mm。

剪刀撐（立桿）搭接構造

(4)、 剪刀撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上，旋轉扣件中心線離主節點的距離不宜大于150mm。

(5)、 一字型、開口型雙排架兩斷口必須設置橫向斜撐，24米以上架體在架體拐角處及中間每六跨設置一道搭接斜撐。橫向斜撐應在同一節間，由底到頂呈“之”字型布置，斜撐交叉和內外大橫桿相連到頂。

6、 腳手板、腳手片的鋪設要求

(1)、 腳手架里排立桿與結構層之間均應鋪設腳手板，內外立桿間應滿鋪腳手板，無探頭板。將腳手板兩端與水平桿可靠固定，嚴防傾翻。

(2)、 滿鋪層腳手片必須垂直墻面橫向鋪設，滿鋪到位，不留空位，不能滿鋪處必須采取有效的防護措施。

(3)、 腳手片須用12-14#鉛絲雙股并聯綁扎，不少于4點，要求綁扎牢固，交接處平整，鋪設時要選用完好無損的腳手片，發現有破損的要及時更換。

左側為腳手板對接，右側為搭接

(4)、 在拐角、斜道平臺口處的腳手板，應與橫向水平桿可靠連接，防止滑動；

7、 防護欄桿

(1)、 腳手架外側使用建設主管部門認證的合格綠色密目式安全網封閉，且將安全網固定在腳手架外立桿內側。

(2)、 選用18#鉛絲張掛安全網，要求嚴密、平整。

(3)、 腳手架外側施工作業層必須在0.6m、1.2m高位置設置2道防護欄桿和18cm高擋腳板，欄桿和擋腳板均應搭設在外立桿的內側。

(4)、 腳手架內側形成臨邊的(如遇大開間門窗洞等)，在腳手架內側在0.6m、1.2m高位置設置2道防護欄桿和18cm高擋腳板。

8、 門洞

(1)、 單、雙排腳手架門洞宜采用上升斜桿、平行弦桿桁架結構型式(見下圖)，斜桿與地面的傾角α應在45°~60°之間。門洞桁架的型式宜按下列要求確定：

1)、 當步距小于縱距時，應采用A型；

2)、 當步距大于縱距時，應采用B型，并應符合下列規定：

3)、 當h=1.8m時，縱距不應大于1.5m；當h=2.0m時，縱距不應大于1.2m。

(2)、 單、雙排腳手架門洞桁架的構造應符合下列規定：

1)、 單排腳手架門洞處，應在平面桁架(見下圖中ABCD)的每一節間設置一根斜腹桿；雙排腳手架門洞處的空間桁架，除下弦平面外，應在其余5個平面內的圖示節間設置一根斜腹桿(見下圖中1－1、2－2、3－3剖面)

2)、 斜腹桿宜采用旋轉扣件固定在與之相交的橫向水平桿的伸出端上，旋轉扣件中心線至主節點的距離不宜大于150mm。當斜腹桿在1跨內跨越2個步距(下圖A型)時，宜在相交的縱向水平桿處，增設一根橫向水平桿，將斜腹桿固定在其伸出端上

3)、 斜腹桿宜采用通長桿件，當必須接長使用時，宜采用對接扣件連接，也可采用搭接，搭接構造應符合《建筑施工扣件式鋼管腳手架安全技術規范》JGJ130-2011第6.3.6條第2款的規定。

4)、 門洞桁架下的兩側立桿應為雙管立桿，副立桿高度應高于門洞口1~2步。

5)、 門洞桁架中伸出上下弦桿的桿件端頭，均應增設一個防滑扣件.

9、 連墻件

(1)、 腳手架與建筑物按計算書中連墻件布置要求設拉結點。拉結點在轉角范圍內和頂部處加密。

(2)、 連墻件中的連墻桿應呈水平設置，當不能水平設置時，應向腳手架一端下斜連接；

(3)、 連墻件應從底層第一步縱向水平桿處開始設置，當該處設置有困難時，應采用其它可靠措施固定；

(4)、 拉結點應保證牢固，防止其移動變形，且盡量設置在外架縱橫向水平桿接點處。宜靠近主節點設置，偏離主節點的距離不應大于300mm；

(5)、 外墻裝飾階段拉結點，也須滿足上述要求，確因施工需要除去原拉結點時，必須重新補設可靠，有效的臨時拉結點，以確保外架安全可靠；

(6)、 當腳手架下部暫不能設連墻件時應采取防傾覆措施。當搭設拋撐時，拋撐應采用通長桿件并用旋轉扣件固定在腳腳手架上，與地面的傾角應在45°～60°之間；連接點中心至主節點的距離不應大于300mm。拋撐應在連墻件搭設后方可拆除。

10、架體內封閉

(1)、 腳手架的架體內立桿距墻體凈距最多為200mm，如因結構設計的限制大于200mm的必須鋪設站人板，站人板設置平整牢固。

(2)、 腳手架施工層內立桿與建筑物之間應采用腳手片或木板進行封閉。作業層下，需在每層樓板位置的外架上鋪一層鋼板網作樓層的臨邊防護。

(3)、 施工層以下腳手架每隔10m以及底部用雙層網兜進行封閉。
